Perangkat arduino terbagi menjadi beberapa varian board yang berbeda. Diantara jenis jenis Arduino tersebut akan kami ulas secara detail dibawah ini. Simak dengan baik ulasannya.
Arduino Uno
Gambar. Arduino Uno
Arduino Uno merupakan board mikro kontroler yang berbasis data sheet. Dalam pemakaiannya, Anda akan memasukkan pin input dari output digital, ada 14 pin input yang perlu dimasukkan. Dari 14 output tersebut, 6 diantaranya dapat digunakan sebagai PWM.
Sama seperti arduino, alat ini merupakan alat open source, dimana Anda bisa menggunakannya untuk berbagai keperluan secara mandiri. Hardware alat ini menggunakan prosesor atmel AVR, sehingga memiliki bahasa pemrograman sendiri.
Spesifikasi Arduino Uno bisa anda lihat pada tabel dibawah ini :
| Spesifikasi Arduino Uno | |
| Microcontroller | ATmega328P |
| Operating Voltage | 5V |
| Input Voltage (recommended) | 7-12V |
| Input Voltage (limit) | 6-20V |
| Digital I/O Pins | 14 (of which 6 provide PWM output) |
| PWM Digital I/O Pins | 6 |
| Analog Input Pins | 6 |
| DC Current per I/O Pin | 20 mA |
| DC Current for 3.3V Pin | 50 mA |
| Flash Memory 32 KB | (ATmega328P) |
| SRAM | 2 KB (ATmega328P) |
| EEPROM | 1 KB (ATmega328P) |
| Clock Speed | 16 MHz |
| LED_BUILTIN | 13 |
| Length | 68.6 mm |
| Width | 53.4 mm |
| Weight | 25 g |
Seperti yang telah dijelaskan sebelumnya, arduino uno memiliki spesifikasi khusus untuk mendukung penggunaan breadboard. Meski begitu, alat ini juga bisa digunakan untuk kebutuhan yang lain, misalnya menghubungkan komputer dengan port USB mini B.
Spesifikasi yang dimiliki arduino jenis ini cukup kompleks, karena itulah komponen ini memiliki fungsi yang lebih banyak. Anda bisa membeli alat ini di toko yang menyediakan berbagai komponen elektronika.
Arduino Nano
Gambar. Arduino Nano
Arduino nano merupakan board mikro kontroler, ukurannya lebih kecil dibandingkan dengan arduino yang lain. Komponen ini juga lebih lengkap serta mendukung penggunaan breadboard. Untuk menggunakan komponen ini, Anda bisa menggunakan micro controller untuk versi Nano 3.x dan Atmega 16.
Tabel spesifikasi arduino nano :
| Spesifikasi Arduino Nano | |
| Microcontroller | ATmega328 |
| Architecture | AVR |
| Operating Voltage | 5 V |
| Flash Memory | 32 KB of which 2 KB used by bootloader |
| SRAM | 2 KB |
| Clock Speed | 16 MHz |
| Analog I/O Pins | 8 |
| EEPROM | 1 KB |
| DC Current per I/O Pins | 40 mA (I/O Pins) |
| Input Voltage | 7-12 V |
| Digital I/O Pins | 22 |
| PWM Output | 6 |
| Power Consumption | 19 mA |
| PCB Size | 18 x 45 mm |
| Weight | 7 g |
| Product Code | A000005 |
Sama seperti jenis jenis sebelumnya, arduino ini merupakan produk board yang menggunakan soket catu daya. Terdapat pin yang akan membantu Anda untuk menggunakan daya tersebut. komponen ini diproduksi secara langsung oleh Gravitech, sehingga kualitasnya terbaik di kelasnya.

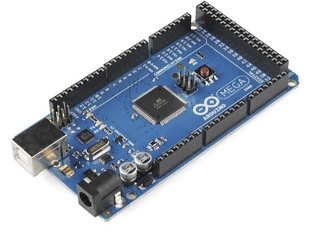

Arduino Mega
Gambar. Arduino Mega
Berikutnya adalah jenis arduino mega, komponen ini merupakan arduino yang dibuat dengan tipe khusus, yakni 2560. Papan yang digunakan bersifat mkrokotroller dengan alat berbasis arduino chip ATMEGA.
Tabel spesifikasi arduino mega :
| Spesifikasi Arduino Mega | |
| Microcontroller | ATmega2560 |
| Operating Voltage | 5V |
| Input Voltage (recommended) | 7-12V |
| Input Voltage (limit) | 6-20V |
| Digital I/O Pins | 54 (of which 15 provide PWM output) |
| Analog Input Pins | 16 |
| DC Current per I/O Pin | 20 mA |
| DC Current for 3.3V Pin | 50 mA |
| Flash Memory | 256 KB of which 8 KB used by bootloader |
| SRAM | 8 KB |
| EEPROM | 4 KB |
| Clock Speed | 16 MHz |
| LED_BUILTIN | 13 |
| Length | 101.52 mm |
| Width | 53.3 mm |
| Weight | 37 g |

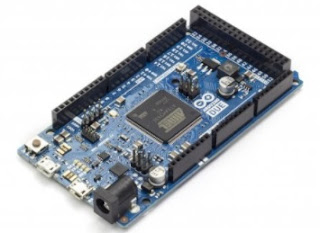

Arduino Due
Gambar. Arduino Due
